屋面虹吸排水系统原理

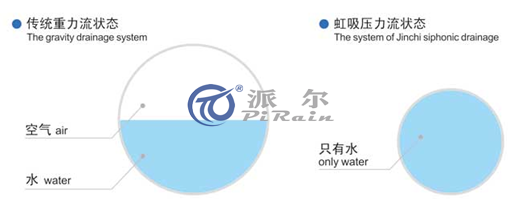

虹吸排水原理图

虹吸式屋面雨水排放系统是按照虹吸满管压力流原理设计，利用“伯诺里”方程，进行周密的计算，系统采用特殊设计的雨水斗，使雨水在较浅的天沟水深下，即可在管道中形成满管流状态，同时利用建筑物屋面与地面的高差所产生的势能，在管道中形成局部真空，从而使雨水斗及水平管内获得附加的水流压力，产生虹吸现象。利用虹吸作用，极大地加快水在排水管道内的流速，快速排清屋面雨水。该系统由虹吸式雨水斗，管材（雨水斗支管，水平管吊管，立管及出户管），管配件，固定系统等组成。

重力式雨水系统：

重力流雨水排水方式的原理是基于利用屋面结构上坡度，水自然流入屋面上的雨水斗，流入雨水斗的雨水易渗入空气，形成气水混合流。整个系统的水力计算依靠人手工算为主，管径计算都放大。同时由于屋顶排水本身要求具有一定的坡度，受屋顶结构的限制，如要有效的排水，需增加雨水斗及相应的排水立管，这些大量的立管需经过最后汇集排入城市雨水管网。

虹吸式雨水排水系统：

在最初的一段时间里，虹吸系统与重力式排水系统差不多，都是利用重力进行排水。当屋面上的水位达到一定高度时，虹吸雨水斗会自动隔断空气进入雨水斗内，从而产生虹吸效果，排水量大大增加。对于虹吸式屋面雨水排水系统来说，屋面雨水斗预埋必须防范渗漏问题，因为如果出现这种问题，可能会对造价昂贵的建筑带来严重的破坏，甚至危及人身安全。因此，对于虹吸式屋面雨水排水系统来说，系统的水力计算，选用的产品，虹吸雨水斗的设计布局，以及系统的整体安装，必须要有很高的质量保证。
