成都派尔排水工程有限公司承接四川大学博物馆群 — 综合博物馆区新建博物馆项目，项目包含虹吸式屋面雨水排水系统 + 中水处理回用系统两大成套系统，项目完成时间 2021 年 8 月，属于高校文博公建类给排水成套供货项目。

一、项目概况

本项目位于成都地区，博物馆屋面总汇水面积约 4012㎡，设计配置 6 套虹吸系统、20 个虹吸雨水斗；配套建设中水处理站，中水水源为科研楼卫生间面盆优质杂排水，日综合中水总量 50m³/d，处理规模 5m³/h，处理后出水接入雨水清水箱储存回用。

• 中水进水水质：CODcr:250mg/L；BOD5:150mg/L；SS:110mg/L

• 中水出水水质：执行《城市污水再生利用 城市杂用水水质》GB/T18920‑2002 冲厕、车库冲洗标准；BOD5≤10mg/L、NH3‑N≤10mg/L、色度≤30mg/L

• 虹吸雨水设计参数：重现期 P=50 年，5min 暴雨强度 q5=0.0587L/(s・m²)，屋面径流系数 ψ=1.0。

二、工艺流程

中水处理工艺流程

生活废水 → 提篮细格栅 → 调节池 → 提升泵 → 毛发聚集器 → 接触氧化中水一体化反应设备（PAC/PAM/ 消毒药剂投加）→过滤增压泵 →多介质过滤器 →精密过滤器 →中间水箱 →提升泵 →雨水清水箱回用

流程说明

1. 废水经过人工格栅，截留废水中颗粒较大的污染物，流入调节池，保障后续设备稳定运行。

2. 调节池完成水量、水质调节均化，同时初级沉淀降低悬浮物负荷，污水由提升泵送入中水一体化反应设备。

3. 一体化设备内投加 PAC、PAM、消毒药剂，经增压泵提升，依次通过多介质过滤器、精密过滤器，处理完成后进入清水箱储存回用。

虹吸雨水系统

屋面雨水通过 20 套虹吸雨水斗收集，6 套虹吸排水系统，依靠虹吸满管压力流快速排走屋面雨水，无需设置雨水斗坑，满足博物馆大屋面排水安全要求。

三、主要设备清单

四、电气控制

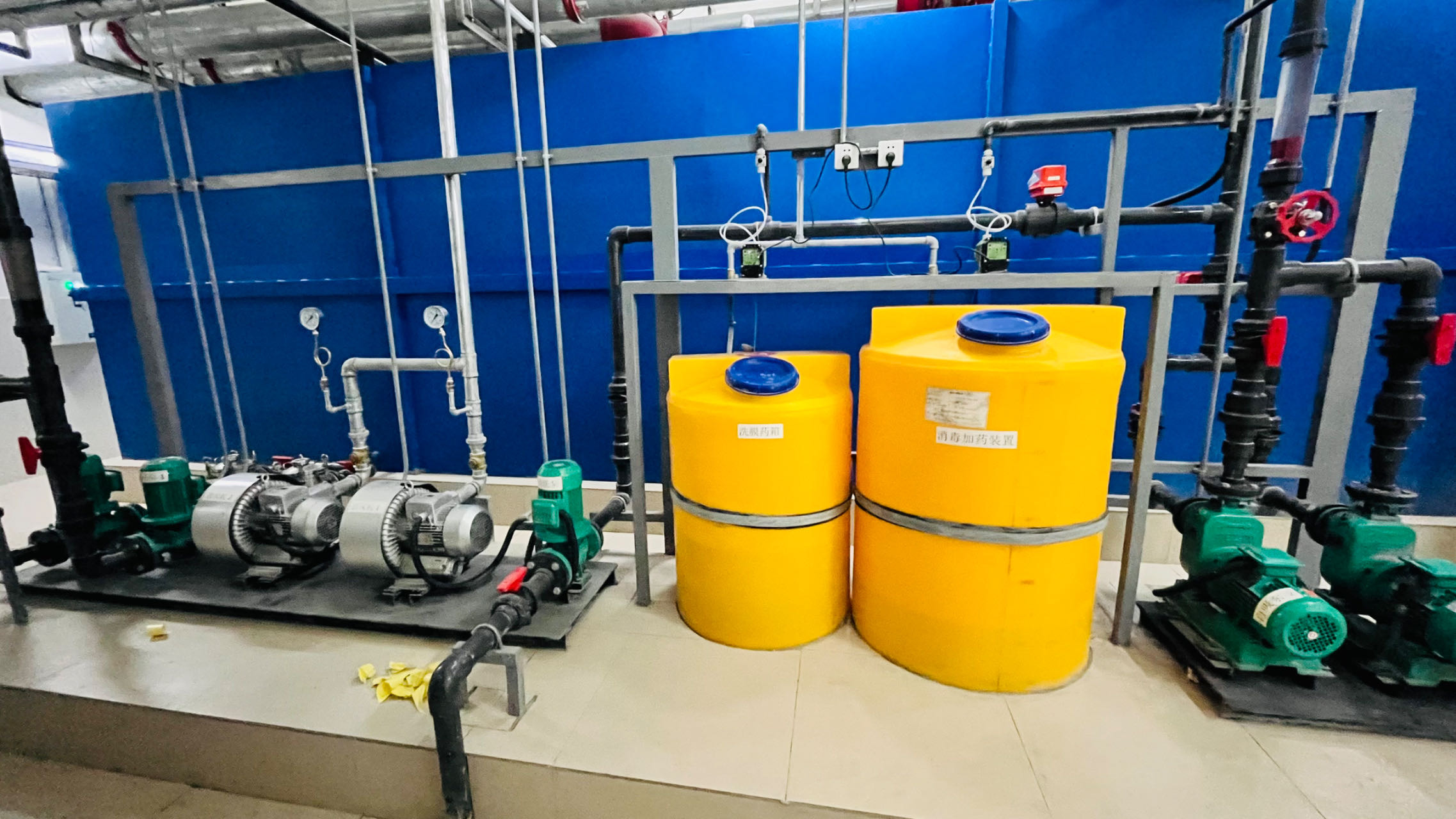

中水处理站以 PLC 可编程控制器为核心，配置物联网模块，采集液位、流量传感器信号，实现水泵、加药泵自动启停，支持手动控制。

1. 具备故障报警、设备自动切换，高液位报警，报警信号远传值班室。

2. 提升泵由液位联锁控制，故障自动切换备用泵；消毒加药与提升泵联动；主设备故障自动投运备用设备。

3. 预留数据上传接口，可远程监控设备状态、水池液位、处理水量。

五、系统选材

1. 虹吸雨水系统：采用 HDPE 高密度聚乙烯管材，配套派尔压力流雨水斗，具备检测报告；管道支吊架适配热胀冷缩工况，满足博物馆大屋面 50 年重现期排水安全。

2. 中水系统管材防腐：水面以上空气管线采用焊接钢管、镀锌钢管；水下及工艺管道采用 U‑PVC、衬塑钢管、钢丝网骨架复合管；碳钢设备、管道严格执行除锈、刷漆、沥青布防腐工艺。管道按规范完成水压、气密性、灌水试验。

★派尔项目实施技术优势

本项目为高校博物馆公建项目，同时包含虹吸屋面雨水排水 + 中水回用两套成套系统，我司可实现两套系统同步设计、成套供货，减少多方供应商协调；中水系统针对科研楼优质杂排水定制工艺，采用接触氧化一体化处理设备，出水稳定达到城市杂用水标准，处理出水接入雨水清水箱，实现中水‑雨水联合回用；整套中水系统 PLC 全自动运行，泵组一用一备，具备故障报警、远程监控，适配博物馆低运维人员配置；虹吸雨水系统严格按照 50 年重现期计算选型，HDPE 全套管材管件配套完整，解决大屋面雨水排放安全风险；熟悉高校文博类项目图纸报审、竣工验收流程，提供方案深化、设备供货、安装指导、调试、人员培训全流程闭环服务，交付后提供长期技术运维支持。

六、项目价值

项目兼顾大屋面雨水安全排放与建筑污水资源化利用，虹吸系统保障博物馆屋面暴雨排水安全；中水将科研楼杂排水再生回用，节约自来水，契合高校文博建筑绿色节水建设目标，为公建项目雨水 + 中水综合利用典型案例。
