一、项目概况

本项目为成都光环中心综合商业项目雨水收集系统，由成都派尔排水工程有限公司深化实施。雨水系统设计处理规模20m³/h。收集商业地块屋面及场地雨水，经过预处理、净化、储存处理后，产出达标回用水用于项目绿化浇灌、道路冲洗，实现雨水资源化利用，契合海绵城市建设理念。

二、处理水质目标

雨水出水满足城市杂用水水质：

• 绿化：COD≤30mg/L，SS≤10mg/L

• 道路冲洗：COD≤30mg/L，SS≤10mg/L

三、工艺流程

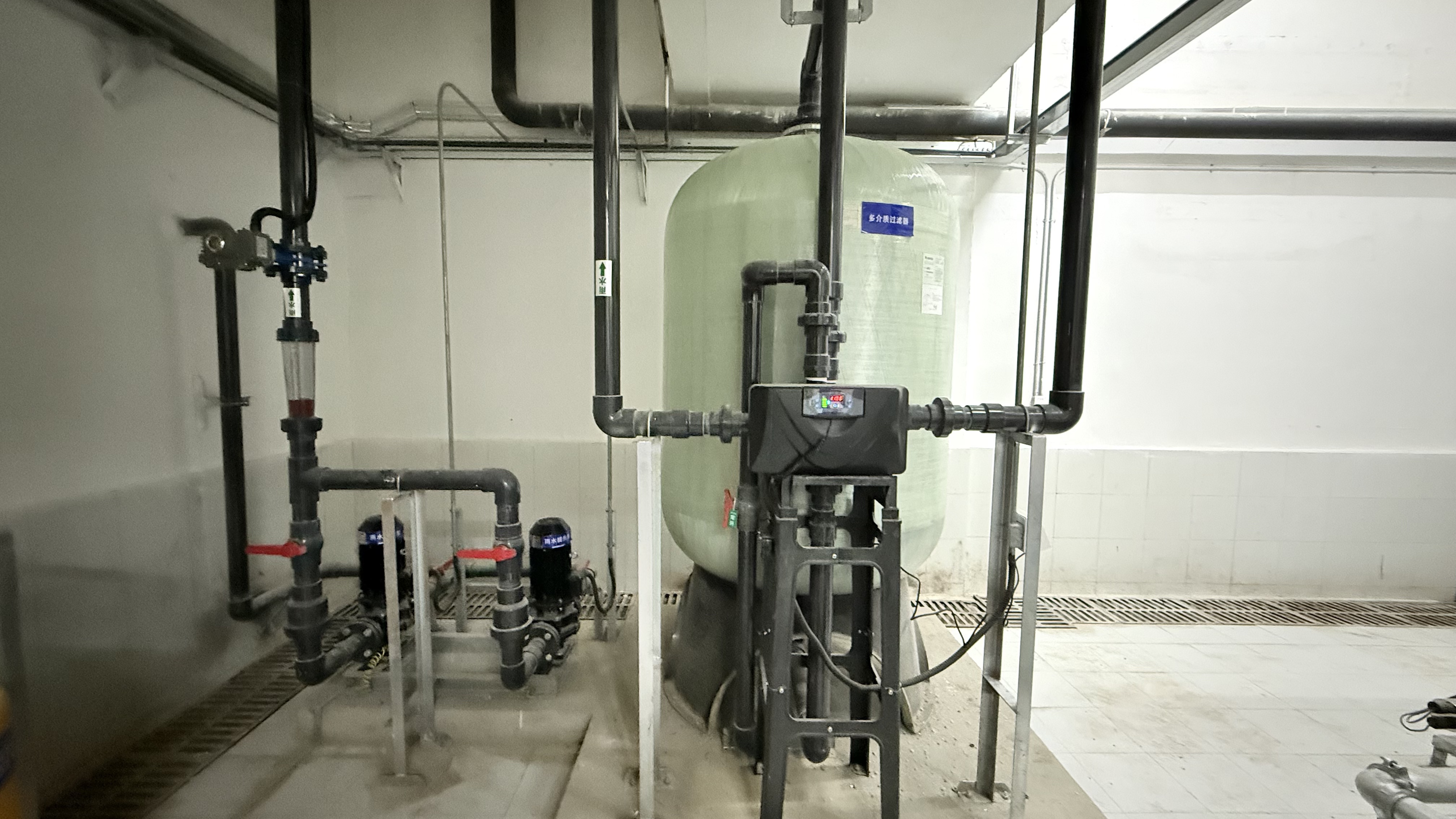

雨水收集管网→预处理系统→雨水蓄水池→石英砂过滤器→消毒→清水箱→变频供水泵组→绿化用水、道路冲洗； 系统配套市政雨水管网溢流排放，设置自来水补水，搭载 PLC 智能控制柜实现全自动运行；雨季超量雨水可溢流外排。

四、项目优势

1. 整套雨水收集回用工艺完整合理科学，覆盖雨水预处理、储存、净化、回用、节能各个环节；预处理措施完善，有效拦截杂质，保障蓄水池进水水质，减轻后端设备处理负荷。

2. 采用石英砂过滤 + 消毒处理工艺，出水水质稳定达标，一套系统可同时满足绿化浇灌、道路冲洗等多种回用场景。

3. 关键水泵采用一用一备冗余配置，故障自动切换，保障不间断供水；配置完善溢流排空系统，暴雨工况可快速泄洪，规避内涝风险，同时设有自来水应急补水，保障用水高峰期供水稳定。

4. 系统采用 PLC 智能控制柜，实现全系统自动化；可监控水池液位、泵组、净化设备，自动完成供水、补水、排水；具备故障声光报警，自动 / 手动模式可切换，降低现场运维难度。

5. 资源化利用天然雨水，替代市政自来水作为项目杂用水，有效降低商业项目水费开支；自动化程度高，无需专人值守，仅需定期简单维护，节约人力成本。

6. 满足海绵城市、绿色建筑评星各项要求，可直接用于项目专项验收报审，成套化设备，现场安装落地便捷。

五、派尔的技术优势

1. 一体化雨水成套解决方案，从工艺深化设计、设备成套到现场技术交底一站式落地，适配商业综合体海绵城市、绿色建筑验收；

2. PLC 智能全自动控制系统，实时监控蓄水量，液位联动、设备轮换、故障报警，降低人工运维工作量；

3. 石英砂过滤 + 消毒成熟工艺，出水稳定满足城市杂用水全部指标，适配商业项目多场景回用；

4. 关键设备备用冗余设计，溢流、排空、应急补水逻辑完善，兼顾供水可靠性与汛期安全；

5. 丰富商业综合体雨水项目实施经验，输出完整竣工及报审技术资料，配合项目完成专项验收。

六、运维要点

1. 每季度对设备维护，检查水泵运行状态；

2. 每季度设备反冲洗；

3. 每年至少开启一次蓄水池清淤排泥，防止淤泥沉积影响水质。
