成都 SKP 项目雨水收集及中水回用项目

1. 项目概况

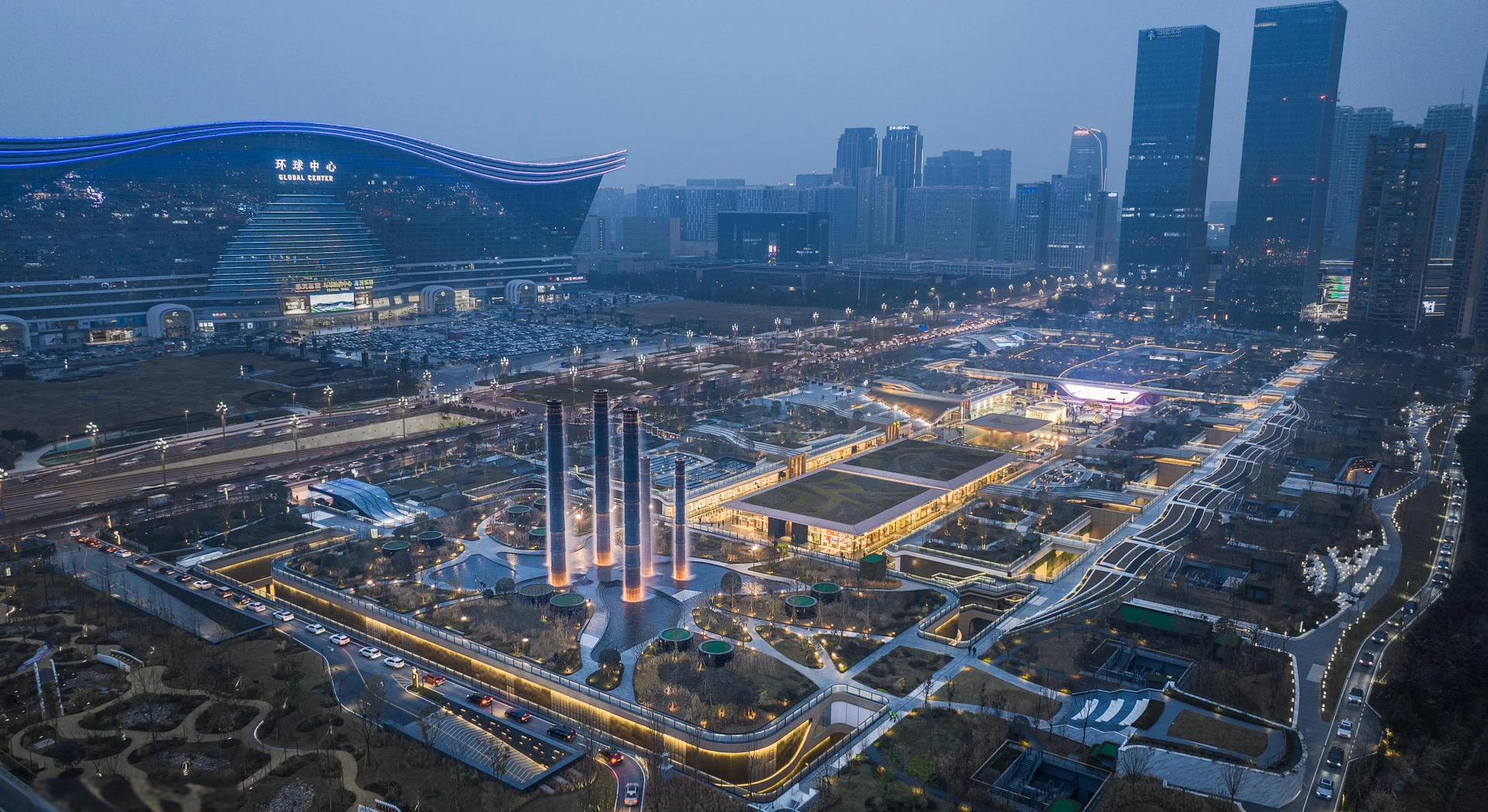

本项目为成都 SKP 项目南馆雨水收集回用 + 中水处理系统工程，包含雨水收集回用、MBR 中水处理两套子系统，服务大型商业综合体，实现建筑优质水资源循环利用，用于绿化浇灌、道路冲洗、车库冲厕等杂用场景，助力项目绿色建筑评价指标落地。

雨水收集回用系统：雨水收集蓄水池容积 1000m³，不锈钢清水箱容积 125m³，设计处理规模 20m³/h；出水满足《建筑与小区雨水利用工程技术规范》GB50400‑2016 标准，可分别适配绿化、道路浇洒、车辆冲洗、景观补水、娱乐水景不同用水水质要求。

中水处理系统：以盥洗优质杂排水作为处理原水，废水日产生量 140m³/d，系统 20 小时连续运行，设计处理规模 7m³/h；出水执行《城市污水再生利用 城市杂用水水质》GB/T18920‑2020 冲厕、车库冲洗标准，出水控制指标 BOD₅≤10mg/L、NH₃‑N≤10mg/L、色度≤30 度。

两套系统均配置自动化 PLC 控制系统，采集液位、流量等传感信号，实现设备自动启停、故障报警、备用设备自动切换，可对接上位机完成远程状态监控。

2. 工艺系统说明

雨水收集回用工艺流程屋面及场地收集雨水进入雨水收集池，经截污挂篮沉淀装置、雨水弃流装置完成初期弃流与杂物拦截，由提升泵输送至多介质过滤器，去除悬浮物、颗粒杂质；过滤后雨水进入清水箱进行消毒处理，设置自来水应急补水，通过变频供水系统输出，供给绿化用水、道路冲洗用水。

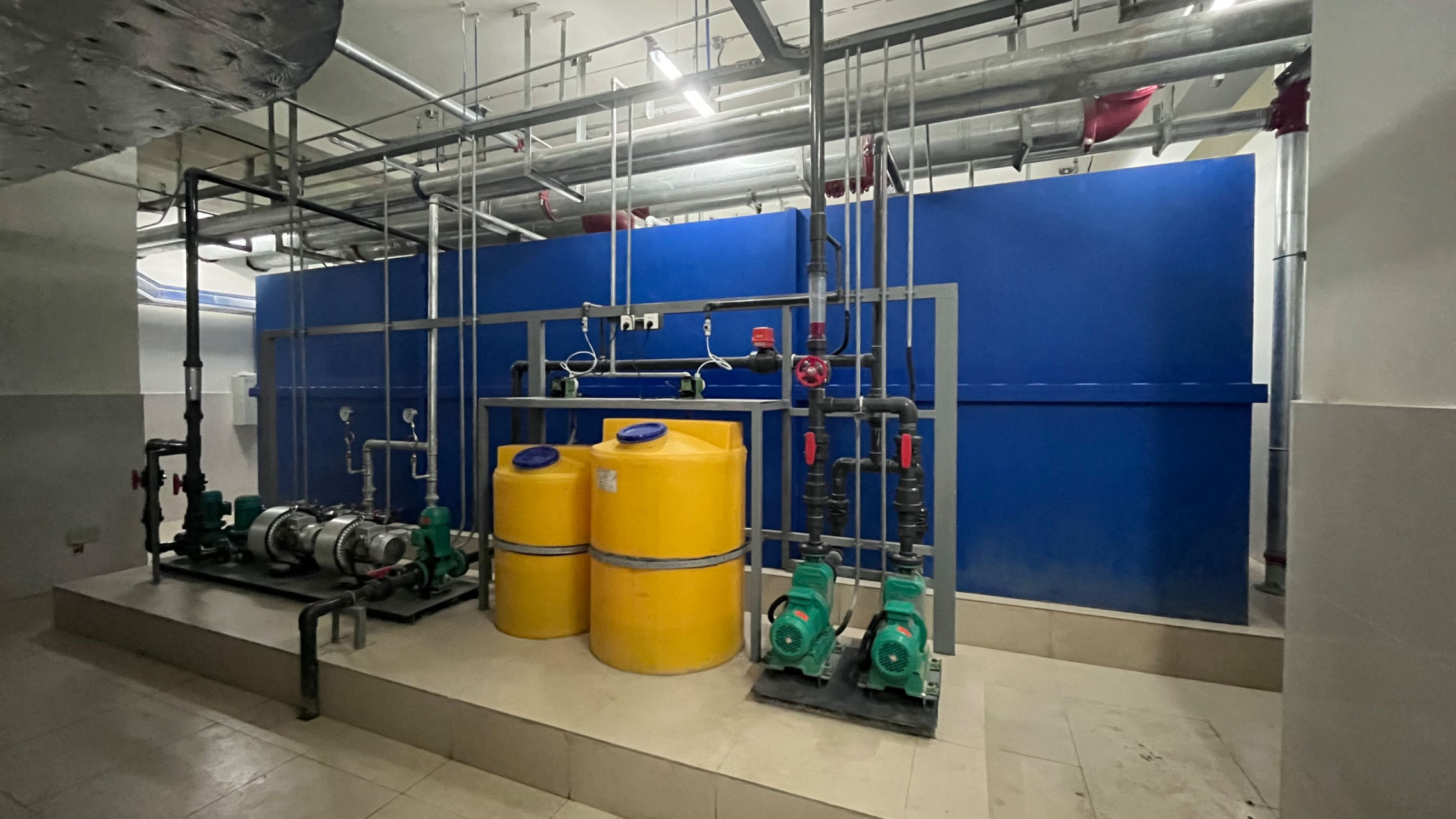

中水处理工艺流程优质杂排水原水首先经过提篮细格栅，截留水中大颗粒污染物，进入调节池完成水量、水质均衡调节；污水提升泵送入 MBR 池，池内填料形成生物膜完成有机物降解、硝化反硝化脱氮，MBR 膜组件配合鼓风机曝气，产水经自吸泵抽吸进入清水池，投加药剂消毒之后输送至各用水点；配套设置洗膜药箱，定期对 MBR 膜组件进行化学清洗，保障膜组件稳定运行。

出水稳定达标保障措施

• 分系统分级处理工艺：雨水系统采用物理截污 + 多介质过滤 + 消毒多级净化，根据不同用水场景分级管控出水水质；中水系统采用 MBR 膜生物处理工艺，生化降解结合膜过滤，高效去除有机物、氨氮、悬浮物，两套系统工艺匹配对应进水水质，降低水质波动带来的超标风险。

• 双重安全补水与消毒管控：雨水清水箱设置自来水应急补水，保障缺水工况下杂用水供给；雨水、中水系统均设置独立消毒单元，根据水量联动投加药剂，保障回用用水卫生指标。

• 全自动 PLC 联锁自控：整套系统以 PLC 可编程控制器为核心，液位、流量传感器实时采集运行数据，实现水泵、风机、加药设备自动启停；设备故障自动切换备用机组，高液位声光报警，异常信号上传中控，运维人员及时处置，避免系统失效。

• 设备定期维护保障机制：雨水系统过滤器具备反冲洗功能，防止滤料堵塞；中水 MBR 系统配套在线化学洗膜单元，定期恢复膜通量，避免膜污染造成出水恶化；污泥、杂质定期排泥排污，避免污染物堆积二次污染水体。

• 冗余设备配置：提升泵、自吸泵、鼓风机等关键设备均配置备用，单台设备故障自动切换，保障雨水、中水两套回用系统不间断运行。

3. 派尔安装实施优势

• 具备大型商业综合体雨水 + 中水双系统项目实施经验，熟悉绿色建筑项目水资源回用设计要求，统筹两套系统管线排布，兼顾商业项目密闭、防腐、降噪施工要求。

• 全系统一体化成套安装，完成雨水截污弃流装置、多介质过滤器、储水水箱、MBR 池、膜组件、鼓风机、消毒加药装置、PLC 自控系统、仪表阀门就位对接；严格区分 UPVC、镀锌钢管、衬塑钢管不同管材施工工艺，做好管道防腐、水压试验，保证管路密封无渗漏。

• 两套系统专项调试，雨水系统调试弃流、过滤、反冲洗、变频供水逻辑；中水系统完成 MBR 膜组件安装调试、生物膜驯化，校准洗膜、加药、自吸泵联动逻辑，校验 PLC 自控报警、备用切换功能，实现雨水、中水两套系统同步稳定达标。

• 适配商业项目现场工况，合理规划施工时序，做好降噪防护，降低施工对商业项目建设进度的干扰。

4. 派尔售后保障体系

• 提供完整运维实操培训，覆盖雨水过滤系统操作、过滤器反冲洗维护、MBR 膜系统运维、药剂投加、洗膜操作、PLC 控制系统操作，讲解水质异常识别与应急处置流程。

• 商业综合体项目优先响应服务，建立专属项目档案，支持远程技术指导 + 现场上门服务，保障雨水、中水回用系统连续稳定运行。

• 定期上门巡检维保，对储水单元、过滤设备、MBR 膜组件、加药消毒系统、自控仪表开展检查，排查管道腐蚀渗漏隐患，检查滤料、膜组件运行工况，提前规避故障风险。

• 提供过滤器滤料、膜组件配件、加药耗材、阀门水泵配件等易损件备件支持；针对水质波动、滤料更换、膜维护、规范更新提供长期技术支撑。

5. 项目价值

本项目为大型商业综合体雨水收集 + MBR 中水回用组合工程，两套系统并行运行，将屋面雨水、建筑优质杂排水处理后回用于绿化浇灌、道路冲洗、车库冲厕等场景，有效节约市政自来水消耗，满足绿色建筑评价的水资源利用指标。派尔完成整套设备安装调试与全周期售后服务，为大型商业项目提供一体化水资源循环利用工程解决方案。
